Industrial Grade
电源转换模块 > DC/DC转换器 4W DC/DC Converters 4W
MGDI-04系列
系 列 >
产品类别
>
输入电压 >
输出功率 >
特 性 >
MGDI-04
DC/DC转换器 - 电源转换模块
4.5-5.5, 18-36Vdc
4W
纤薄封装0.3"
额定功率4W(无降额)
效率高达85%
软启动
隔离电压1500Vdc
内置LC EMI滤波
永久性短路保护
标准DIL24 8脚封装
无光电耦合器、高可靠性
参考连结 >
|
型 号 |
输入电压 |
输出数目 |
输出电压 |
输出电流 |
|
MGDSI-04-C-B |
4.5-5.5VDC |
单 路 |
3.3V |
1.0A |
|
MGDSI-04-C-C |
4.5-5.5VDC |
单 路 |
5V |
800mA |
|
MGDSI-04-C-E |
4.5-5.5VDC |
单 路 |
12V |
330mA |
|
MGDSI-04-C-F |
4.5-5.5VDC |
单 路 |
15V |
260mA |
|
MGDBI-04-C-C |
4.5-5.5VDC |
双 路 |
+/-5V |
+/-400mA |
|
MGDBI-04-C-E |
4.5-5.5VDC |
双 路 |
+/-12V |
+/-165mA |
|
MGDBI-04-C-F |
4.5-5.5VDC |
双 路 |
+/-15V |
+/-130mA |
|
MGDSI-04-I-B |
18-36VDC |
单 路 |
3.3V |
1.0A |
|
MGDSI-04-I-C |
18-36VDC |
单 路 |
5V |
800mA |
|
MGDSI-04-I-E |
18-36VDC |
单 路 |
12V |
330mA |
|
MGDSI-04-I-F |
18-36VDC |
单 路 |
15V |
260mA |
|
MGDBI-04-I-C |
18-36VDC |
双 路 |
+/-5V |
+/-400mA |
|
MGDBI-04-I-E |
18-36VDC |
双 路 |
+/-12V |
+/-165mA |
|
MGDBI-04-I-F |
18-36VDC |
双 路 |
+/-15V |
+/-130mA |
|
MGDSI-04-H-B |
9-36VDC |
单 路 |
3.3V |
1.0A |
|
MGDSI-04-H-C |
9-36VDC |
单 路 |
5V |
800mA |
|
MGDSI-04-H-E |
9-36VDC |
单 路 |
12V |
330mA |
|
MGDSI-04-H-F |
9-36VDC |
单 路 |
15V |
260mA |
|
MGDBI-04-H-C |
9-36VDC |
双 路 |
+/-5V |
+/-400mA |
|
MGDBI-04-H-E |
9-36VDC |
双 路 |
+/-12V |
+/-165mA |
|
MGDBI-04-H-F |
9-36VDC |
双 路 |
+/-15V |
+/-130mA |
|
MGDSI-04-J-B |
16-40VDC |
单 路 |
3.3V |
1,000mA |
|
MGDSI-04-J-C |
16-40VDC |
单 路 |
5V |
800mA |
|
MGDSI-04-J-E |
16-40VDC |
单 路 |
12V |
330mA |
|
MGDSI-04-J-F |
16-40VDC |
单 路 |
15V |
260mA |
|
MGDBI-04-J-C |
16-40VDC |
双 路 |
+/-5V |
+/-400mA |
|
MGDBI-04-J-E |
16-40VDC |
双 路 |
+/-12V |
+/-165mA |
|
MGDBI-04-J-F |
16-40VDC |
双 路 |
+/-15V |
+/-130mA |
|
MGDTI-04-J-CF |
16-40VDC |
三 路 |
5V +15V -15V |
500mA +50mA -50mA |
|
MGDSI-04-Q-B |
36-140VDC |
单 路 |
3.3V |
1,000mA |
|
MGDSI-04-Q-C |
36-140VDC |
单 路 |
5V |
800mA |
|
MGDSI-04-Q-E |
36-140VDC |
单 路 |
12V |
330mA |
|
MGDSI-04-Q-F |
36-140VDC |
单 路 |
15V |
260mA |
|
MGDBI-04-Q-C |
36-140VDC |
双 路 |
+/-5V |
+/-400mA |
|
MGDBI-04-Q-E |
36-140VDC |
双 路 |
+/-12V |
+/-165mA |
|
MGDBI-04-Q-F |
36-140VDC |
双 路 |
+/-15V |
+/-130mA |

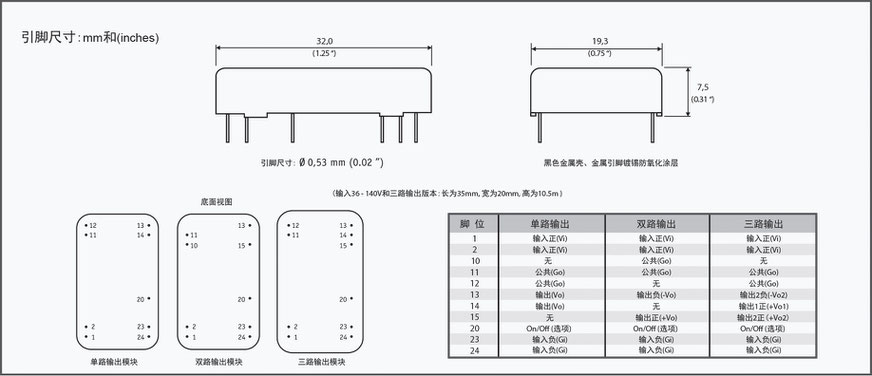

引脚尺寸与定义 > DIMENSIONS AND PIN-OUT
