gaia-GRD-50A-M

Hi-Rel Grade

电源解决方案 > 集成电源 500W

Power Solutions > Integrated Power Supply 500W

GRD-50A-M 系列

系列 >

产品类别 >

输入电压 >

输出电压 >

输出功率 >

特性 >

GRD-50A-M

集成电源模块

16-38Vdc

28Vdc

500W

输入规格@25˚C

🟦 持续电压:16-38Vdc(500W)
🟦  瞬态电压范围:10.2-100Vdc
🟦  100Vdc/50ms (MIL-STD-1275),
🟦  80V/100ms (DO160) 50V/50ms (MIL-STD-704)
🟦 反极性保护高达100V
🟦  过载保护:标称值>120%

输出规格@25˚C

🟦  整体效率89%
🟦  稳压范围(线路+负载+热)+/-2%
🟦 1500Vdc初级-次级隔离
🟦  500Vdc 机壳接地隔离
🟦  全面保护: 输出短路、过压和过温

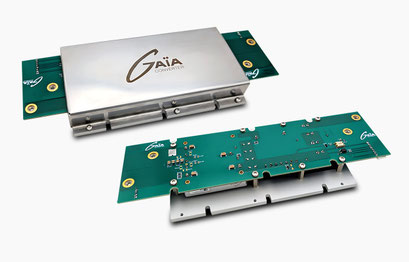

GRD-50A-M是一款完全集成的(COTS)隔离式电源,专用于24V和28V 直流军用及高可靠应用。独特的 PCBA 内置MIL-STD-461、MIL-STD-704 和 MIL-STD-1275 电源标准:

GRD-50A-M

GRD-50A-M/B

GRD-50A-M/C

GRD-50A-M-E- : 12V输出
GRD-50A-M-F- : 15V输出
GRD-50A-M-I- : 24V输出
GRD-50A-M-J- : 28V输出
GRD-50A-M-P- : 48V输出

选项:/B 仅板(不含底板),/V=涂层,/C=带盖, /P 并联选项

🟦 螺钉连接M6

🟦  短路保护(打嗝模式)
🟦  工作温度范围:-40℃至+105℃(外壳)
🟦  工作温度范围:-40℃至+85℃ (底板)

参考连结 >

GRD-50A-M中文版数据表.pdf

Adobe Acrobat Document 3.0 MB

应用 >

军工

地面戴体

航空航天
