Industrial Grade
电源转换模块 > DC/DC转换器 35W DC/DC CONVERTERS > 35W
MGDI-35系列
系 列 >
产品类别
>
输入电压 >
输出功率 >
特 性 >
MGDI-35
DC-DC转换器 - 电源转换模块
9-36, 18-75
35W
标准封装 2” X 2”
额定功率25W (无降额)
效率高达89%
软启动
隔离电压1500Vdc
内置LC EMI滤波
永久性短路保护
无光电耦合器、高可靠性
参考连结 >
|
型 号 |
输入电压 |
输出数目 |
输出电压 |
输出电流 |
选 项 |
|
MGDSI-35-H-B |
9-36VDC |
单路 |
3.3V |
7.0A |
- |
|
MGDSI-35-H-C |
9-36VDC |
单路 |
5V |
7.0A |
- |
|
MGDSI-35-H-E |
9-36VDC |
单路 |
12V |
2.9A |
- |
|
MGDSI-35-H-F |
9-36VDC |
单路 |
15V |
2.3A |
- |
|
MGDBI-35-H-C |
9-36VDC |
双路 |
+/-5V |
+/-4.0A |
- |
|
MGDBI-35-H-E |
9-36VDC |
双路 |
+/-12V |
+/-1.7A |
- |
|
MGDBI-35-H-F |
9-36VDC |
双路 |
+/-15V |
+/-1.3A |
- |
|
MGDTI-35-H-CE |
9-36VDC |
三路 |
5V +12V - 12V |
4.0A +1.1A -1.1A |
- |
|
MGDTI-35-H-CF |
9-36VDC |
三路 |
5V +15V -15V |
4.0A +0.9A -0.9A |
- |
|
MGDSI-35-O-B |
18-75VDC |
单路 |
3.3V |
7.0A |
- |
|
MGDSI-35-O-C |
18-75VDC |
单路 |
5V |
7.0A |
- |
|
MGDSI-35-O-E |
18-75VDC |
单路 |
12V |
2.9A |
- |
|
MGDSI-35-O-F |
18-75VDC |
单路 |
15V |
2.3A |
- |
|
MGDBI-35-O-C |
18-75VDC |
双路 |
+/-5V |
+/-4.0A |
- |
|
MGDBI-35-O-E |
18-75VDC |
双路 |
+/-12V |
+/-1.7A |
- |
|
MGDBI-35-O-F |
18-75VDC |
双路 |
+/-15V |
+/-1.3A |
- |
|
MGDTI-35-O-CE |
18-75VDC |
三路 |
5V +12V - 12V |
4.0A +1.1A -1.1A |
- |
|
MGDTI-35-O-CF |
18-75VDC |
三路 |
5V +15V -15V |
4.0A +0.9A -0.9A |
- |
|
MGDSI-35-Q-B |
36-140VDC |
单路 |
3.3V |
7.0A |
- |
|
MGDSI-35-Q-C |
36-140VDC |
单路 |
5V |
7.0A |
Y |
|
MGDSI-35-Q-E |
36-140VDC |
单路 |
12V |
2.9A |
- |
|
MGDSI-35-Q-F |
36-140VDC |
单路 |
15V |
2.3A |
- |
|
MGDBI-35-Q-C |
36-140VDC |
双路 |
+/-5V |
+/-4.0A |
- |
|
MGDBI-35-Q-E |
36-140VDC |
双路 |
+/-12V |
+/-1.7A |
Y |
|
MGDBI-35-Q-F |
36-140VDC |
双路 |
+/-15V |
+/-1.3A |
- |
|
MGDTI-35-Q-CE |
36-140VDC |
三路 |
5V +12V - 12V |
4.0A +1.1A -1.1A |
- |
|
MGDTI-35-Q-CF |
36-140VDC |
三路 |
5V +15V -15V |
4.0A +0.9A -0.9A |
- |

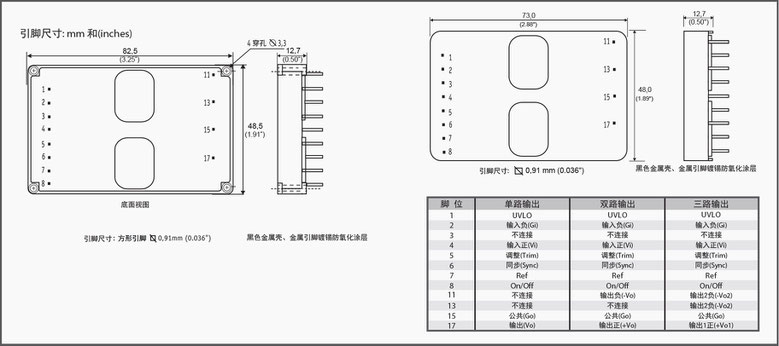

引脚尺寸与定义 > DIMENSIONS AND PIN-OUT
