DC-DC转换器 > 底盘及导轨安装 30W DC-DC Converters > Chassis Mount 30W
EC5SBW-C(D)MF 系列
系 列 >
产品类别 >
输入电压 >
输出电压 >
输出功率 >
特 性 >

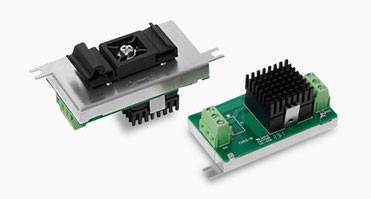

EC5SBW-C(D)MF
DC-DC转换器 - 底盘及导轨安装
10-36, 19-74 VDC
3.3, 5, 12, 15 VDC
30W
效率达90%
空载低功耗
输出可调
固定开关频率
全面保护 (OTP/OCP/OVP/UVLO）
1500Vdc I/O 隔离
过热、过压、过流保护
遥感控制On/Off
持续性短路保护
工作温度 -40 至 +105°C
无钽电容
内置EMI滤波器
DIN导轨类型
安全标准符合 : IEC/EN/UL 62368-1
符合DC模块 : IEC/EN/UL 62368-1 3rd
参考连结 >
工业 / ITE 应 用 >
🟦 自动化设备
🟦 工业控制系统
🟦 测试和测量仪器
🟦 电气设备
🟦 电信设备
| 型 号 | 输入电压 (VDC) | 输出电压 (VDC) | 输出电流 (A) | 效率 (%) | 尺寸(mm) |
|
EC5SBW-24S33-CMF EC5SBW-24S33-DMF |
10-36 | 3.3 | 7.5 | 87 |
CMF: 77.20x37.50 DMF: 77.20x37.50 |
|
EC5SBW-24S05-CMF EC5SBW-24S05-DMF |
10-36 | 5 | 6 | 89.5 | |
|
EC5SBW-24S12-CMF EC5SBW-24S12-DMF |
10-36 | 12 | 2.5 | 88 | |
|
EC5SBW-24S15-CMF EC5SBW-24S15-DMF |
10-36 | 15 | 2 | 89.5 | |
|
EC5SBW-24D12-CMF EC5SBW-24D12-DMF |
10-36 | ±12 | ±1.25 | 88.5 | |
|
EC5SBW-24D15-CMF EC5SBW-24D15-DMF |
10-36 | ±15 | ±1 | 88.5 | |
|
EC5SBW-48S33-CMF EC5SBW-48S33-DMF |
19-74 | 3.3 | 7.5 | 88 |
CMF: 77.20x37.50 DMF: 77.20x37.50 |
|
EC5SBW-48S05-CMF EC5SBW-48S05-DMF |
19-74 | 5 | 6 | 89.5 | |
|
EC5SBW-48S12-CMF EC5SBW-48S12-DMF |
19-74 | 12 | 2.5 | 89 | |
|
EC5SBW-48S15-CMF EC5SBW-48S15-DMF |
19-74 | 15 | 2 | 89 | |
|
EC5SBW-48D12-CMF EC5SBW-48D12-DMF |
19-74 | ±12 | ±1.25 | 89 | |
|
EC5SBW-48D15-CMF EC5SBW-48D15-DMF |
19-74 | ±15 | ±1 | 90 |
🔹额定输入电压24或48VDC
🔹在12VDC下测量 24 Vin, 在 24VDC下测量 48 V 输入电压
